本案例發生在一臺離心泵電機驅動端軸承上，軸承型號6213-Z。所以重點分析該軸承頻譜，并結合經驗進行故障診斷。本案例重在了解保持架碎裂的表現以及故障發生的原因和其解決措施。

一、故障分析診斷

 經檢測，轉速為：RPM1453；轉頻為：24.22HZ

電機驅動端水平振動圖譜表現為：在頻譜中電機軸承6213-Z保持架缺陷頻率及其多次諧波頻率明顯，占據頻譜主導頻率成分。頻譜底部有明顯底部噪音，反應出此時電機軸承有摩擦產生的噪音，且大概率保持架損壞嚴重。

二、驗證總結

一般情況下保持架都是電機軸承最后失效的部件，按照軸承典型的失效順序，一般會先在滾道上出現缺陷，隨后會出現在滾珠上，最后才是保持架。當保持架破損嚴重時，會導致滾動體聚在一起。這時滾動體由滾動運動變?yōu)榛瑒?dòng)運動，會產生底部噪聲。

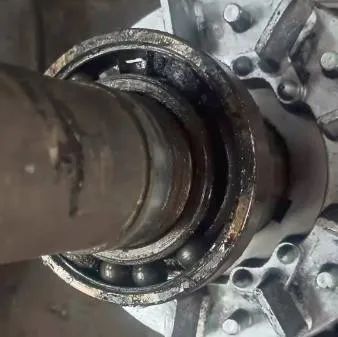

發生故障的電機經拆卸后，發現驅動端電機軸承保持架已斷裂，且滾珠已經聚集在一起，驗證了本次診斷的結論。關于這類情況一般更換新的軸承即可。 肯特軸承是一家專注于高精度、低噪音的滾珠軸承研究和制造的企業，在軸承生產和銷售方面有著豐富的經驗。

三、故障發生的原因以及解決措施

簡單回顧本次故障，關于保持架碎裂的故障通常描述為：鉚釘松動或斷裂，情況嚴重的甚至?xí)?dǎo)致滾動體破碎。發生這種情況的原因一般是因?yàn)榱刎?fù)荷過大、潤滑不足、轉速變動頻繁、振動大以及軸承在傾斜狀態下安裝和卡入異物。解決措施也比較簡單，首先要檢查軸承的使用條件和潤滑狀態是不是適宜，其次是要注意軸承的使用情況。倘若時常發生軸承保持架斷裂的故障，就需要研究一下保持架的選擇是不是合適以及檢測軸承箱的剛性是不是負荷的要求。
